高纯粉末直排筛是一种专用于高纯度粉末物料筛分、除杂和分级的设备，其结构设计需兼顾高效筛分、防污染、易维护等核心需求。

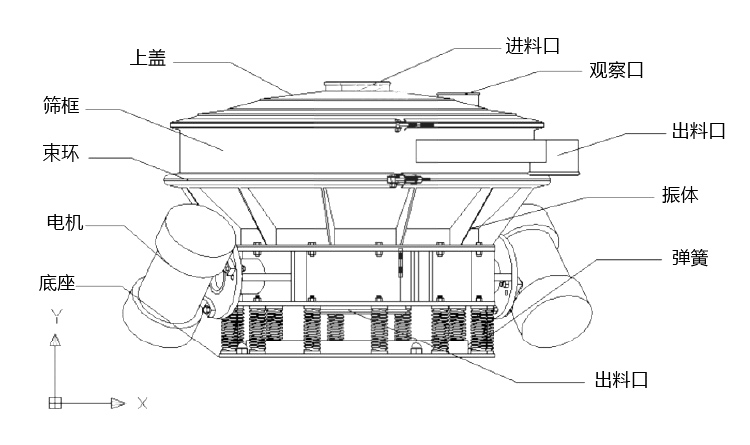

一、核心部件构成
1、筛体框架
材质选择：采用304/316L不锈钢或钛合金，确保耐腐蚀性和化学惰性，避免金属离子污染高纯物料。
密封设计：焊接处经抛光处理，缝隙处填充食品级密封胶，防止微粒渗入或粉尘泄漏。
模块化结构：筛体分上下层，通过快拆卡扣连接，便于快速更换筛网或清洁内部。
2、振动电机与驱动系统
电机类型：配置双轴变频振动电机，支持0-3000rpm无级调速，适应不同粒径粉末的筛分需求。
激振力控制：通过调整上下偏心块夹角，可线性调节激振力（0-5kN），避免过筛导致粉末团聚或破损。
减震装置：底部安装空气弹簧或橡胶复合减震器，隔离振动传递至地面，降低噪音（≤65dB）并提升稳定性。
3、筛网组件
筛网材质：选用高强度聚酯网（孔径5-500μm）或不锈钢编织网（目数100-635目），表面涂覆PTFE涂层以减少静电吸附。
张紧机构：采用液压或气动张紧装置，确保筛网张力均匀（建议张力值：20-30N/cm），避免局部松弛导致漏料。
快换设计：筛网通过磁吸或卡扣固定，单层更换时间≤5分钟，适配多级筛分需求（如预筛、分级、除杂）。
4、进料与出料系统
进料装置：配置螺旋计量喂料器或真空上料机，支持流量精确控制（0.1-100kg/h），避免物料冲击筛网。
出料通道：直排式出料口连接负压管道，筛下物通过重力直接落入集料罐，筛上物经螺旋输送器排出，全程封闭防交叉污染。
防堵设计：出料口内置超声波振动棒或脉冲气流喷嘴，定期清除粘附粉末。
5、清洗与防护系统
CIP/SIP兼容性：筛体可承受121℃高温高压蒸汽灭菌，内壁镜面抛光（Ra≤0.4μm），无死角设计便于在线清洗。

防爆设计：在易燃易爆粉末应用中，电机与电控系统采用防爆认证（Ex d IICT4），并配备氮气惰化接口。
粉尘防护：进料口与出料口配置负压吸尘罩，粉尘浓度控制在10mg/m³以下，符合GMP要求。

二、结构特点与优势
1、高效筛分与低能耗
振动电机效率≥90%，单位能耗筛分面积达0.5m²/kW，较传统设备节能30%以上。
2、高纯度保障
筛网与物料接触部分无润滑剂，金属异物含量≤0.1ppm，适用于半导体、锂电等超纯领域。
3、易维护性
筛网寿命延长至2000小时以上，单次维护时间≤30分钟，降低停机成本。
4、智能化集成
可选配在线粒度分析仪与PLC控制系统，实时监测筛分效率并自动调整参数，实现无人化操作。
